• DZS-115概述

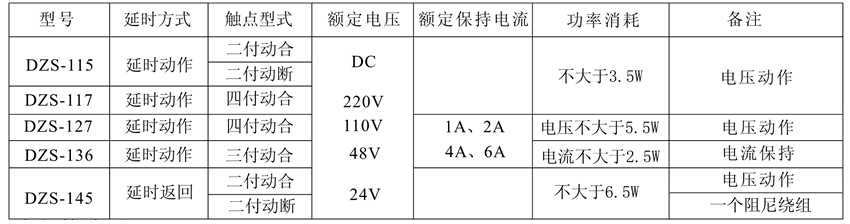

  DZS-115繼電器為延時中間繼電器，主要作為輔助繼電器，用于直流操作的保護回路中，以增加主保護繼電器的觸點數量或觸點容量。DZS-115、DZS-117、DZS-127為延時電壓動作中間繼電器，DZS-136為電流保持繼中間電器，DZS-145型為延時返回繼電器。

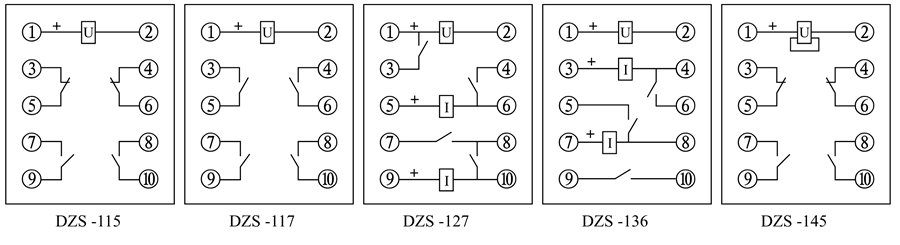

  DZS-115觸點形式


  技術參數

  ●動作值：動作電壓不大于30～70％額定值。
  ●動作電流：不大于80%額定值。
  ●保持電流：不大于80％額定電流。
  ●動作時間：不小于0.06s(DZS-145型除外)。
  ●返回時間：DZS-145在額定電壓下，通電時間不小于0.5s然后切斷電源，返回時間不小于0.8s；其它型繼電器切斷電源后立即返回。
  ●觸點容量：在電壓不超過250V，電流不超過5A，時間常數為5±0.75ms的直流有感負荷電路中。
  ●觸點斷開容量：50W。
  ● 介質強度：產品各導電端子連在起，對外露的非帶電金屬部分或外殼之間，能承受2000V(有效值)50Hz的交流電歷時1分鐘試驗而無絕緣擊穿或閃絡現象。
  ●觸點長期允許接通電流：5A。
  ●觸點斷開容量：在電壓不超過250V，電流不超過5A，時間常數為5±0.75ms的直流有感負荷電路中，觸點的斷開容量為50W。
  ●電壽命：5×10³次。
  ●機械壽命：2.5×10⁴次。
  DZS-115端子接線圖

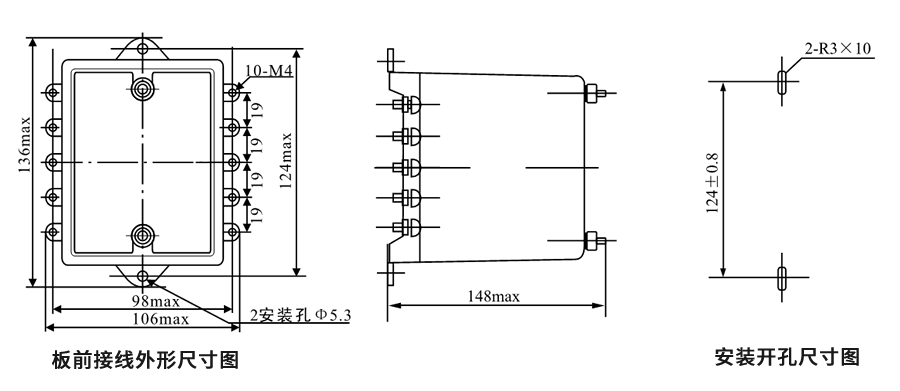

  DZS-115板前接線

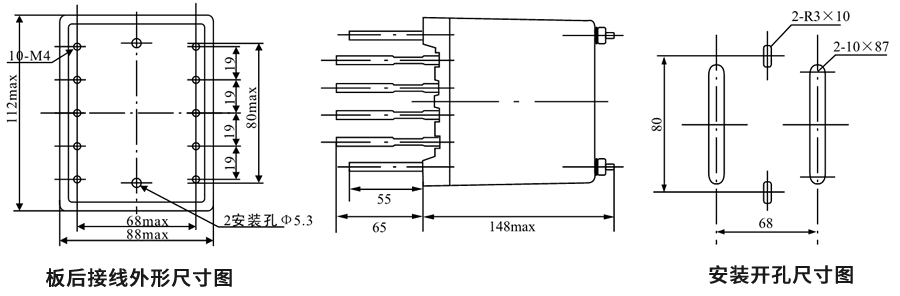

  DZS-115板后接線

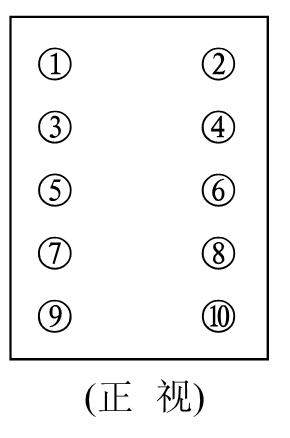

  DZS-115端子圖
