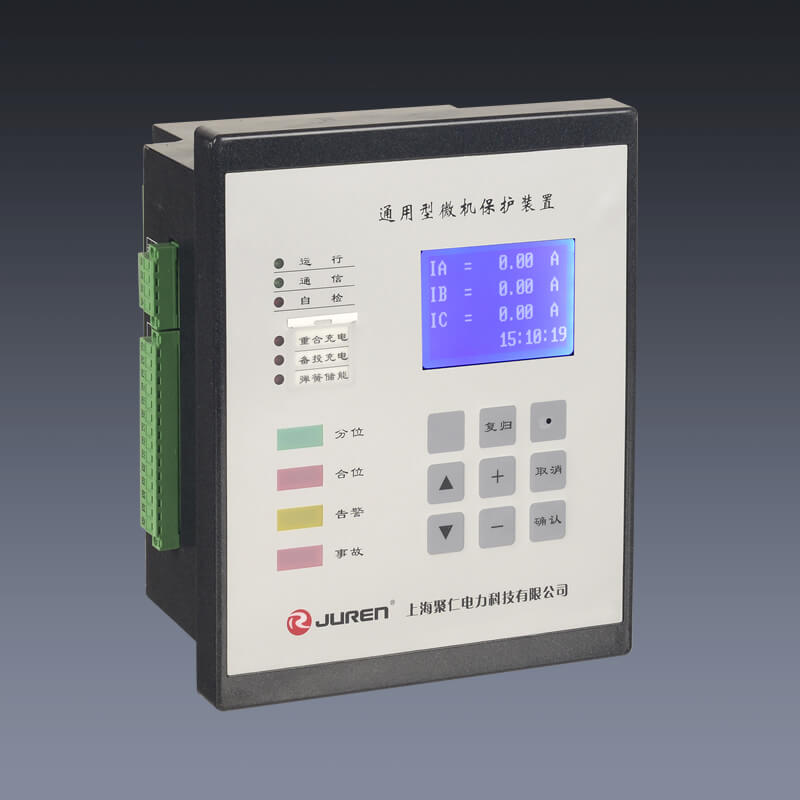

10KV通用型保護裝置

所屬類別：微機保護裝置

適用范圍

中置柜、環網柜（10KV）

三相電流測量精度

IA、IB、IC（0.5%）

三相相電壓測量精度

Ua、Ub、Uc（0.2%）

三相線電壓測量精度

Uab、Ubc、Uca（0.2%）

功率測量精度

有功功率、無功功率、功率因數（1%）

通訊接口

RS485/CAN口（MODBUS規約）

我要詢價留言

產品詳情
整定說明
技術參數
外形尺寸

10KV通用型保護裝置概述

可作為35Kv及以下電壓等級的不接地系統、小電阻接地系統、消弧線圈接地系統、直接接地系統的各類電器設備和線路的保護及測控，也可作為部分66Kv、110Kv電壓等級中系統的電壓電流的保護及測控。

10KV通用型保護裝置功能

●35Kv進線保護測控。
●35Kv主變壓器高壓側后備保護測控及非電量保護。
●35Kv主變壓器低莊側后備保護測控及非電量保護。
●10(6)KV進線單元保護測控。
●10(6)KV出線單元保護測控。
●10(6)KV分段單元保護測控。
●10(6)Kv廠（所）用變壓器單元保護測控。
●10(6)Kv高壓電動機單元保護測控。
●10(6)Kv高壓電容器單元保護測控。
●10(6)KV高壓電抗器單元保護測控。
●進線備自投功能及橋開關備自投功能。
●PT單元測控及PT切換功能。

保護功能設置整定表

序號	名稱	范圍	說明
01	過流I段	---/TRE/ALM/TRP/TR1/TR2	---：不啟用該保護 TRE：保護出口不跳閘，發故障信號 ALM：保護出口不跳閘，發預告信號 TRP：保護出口驅動保護跳閘繼電器發故障信號 TR1：保護出口驅動備用1繼電器發故障信號 TR2：保護出口同時驅動保護跳閘繼電器和備用2繼電器發故障信號
02	過流II段	---/TRE/ALM/TRP/TR1/TR2
03	過流III段	---/TRE/ALM/TRP/TR1/TR2
04	反時過流	---/TRE/ALM/TRP/TR1/TR2
05	后加速	---/TRE/ALM/TRP/TR1/TR2
06	過負荷	---/TRE/ALM/TRP/TR1/TR2
07	負序電流	---/TRE/ALM/TRP/TR1/TR2
08	零序電壓	---/TRE/ALM/TRP/TR1/TR2
09	接地選線	---/TRE/ALM/TRP/TR1/TR2
10	過電壓	---/TRE/ALM/TRP/TR1/TR2
11	低電壓	---/TRE/ALM/TRP/TR1/TR2
12	失壓	---/TRE/ALM/TRP/TR1/TR2
13	負序電壓	---/TRE/ALM/TRP/TR1/TR2
14	零序電流	---/TRE/ALM/TRP/TR1/TR2
15	備用保護	---/TRE/ALM/TRP/TR1/TR2
16	低周減載	---/TRE/ALM/TRP/TR1/TR2
17	低壓解列	---/TRE/ALM/TRP/TR1/TR2
18	重合閘	---/TRE/ALM/TRP/TR1/TR2
19	備自投	---/TRE/ALM/TRP/TR1/TR2
20	過熱	---/TRE/ALM/TRP/TR1/TR2
21	逆功率	---/TRE/ALM/TRP/TR1/TR2
22	啟動過長	---/TRE/ALM/TRP/TR1/TR2
23	定IX過流	---/TRE/ALM/TRP/TR1/TR2
24	反IX過流	---/TRE/ALM/TRP/TR1/TR2
25	風冷控制	---/TRE/ALM/TRP/TR1/TR2
26	電動機	ON/OFF	ON為電動機相關保護增加控制選項
27	PT控制	ON/OFF	ON為開放PT控制功能
28	PT并列切換	ON/OFF	ON為開放PT并列切換功能
29	非電量1	---/TRE/ALM/TRP/TR1/TR2	---：不啟用該保護 TRE：保護出口不跳閘，發故障信號 ALM：保護出口不跳閘，發預告信號 TRP：保護出口驅動保護跳閘繼電器發故障信號 TR1：保護出口驅動備用1繼電器發故障信號 TR2：保護出口同時驅動保護跳閘繼電器和備用2繼電器發故障信號
30	非電量2	---/TRE/ALM/TRP/TR1/TR2
31	非電量3	---/TRE/ALM/TRP/TR1/TR2
32	非電量4	---/TRE/ALM/TRP/TR1/TR2
33	非電量5	---/TRE/ALM/TRP/TR1/TR2
34	復壓開出	---/TRE/ALM/TRP/TR1/TR2

保護投退整定表

序號	名稱	范圍	說明
01	過流I段	OFF/ON/S08~S12	OFF：表示保護退出，允許遙控 ON：:表示保護投入，允許遙控 S08~S12：表示保護的投退由外部開關量控制，外部開關量合則保護投入，外部開關量分則保護退出。S08~S12分別對應外部開關量的IN08~IN12，該選項禁止遙控。
02	過流II段	OFF/ON/S08~S12
03	過流III段	OFF/ON/S08~S12
04	反時過流	OFF/ON/S08~S12
05	后加速	OFF/ON/S08~S12
06	過負荷	OFF/ON/S08~S12
07	負序電流	OFF/ON/S08~S12
08	零序電壓	OFF/ON/S08~S12
09	接地選線	OFF/ON/S08~S12
10	過電壓	OFF/ON/S08~S12
11	低電壓	OFF/ON/S08~S12
12	失壓	OFF/ON/S08~S12
13	負序電壓	OFF/ON/S08~S12
14	零序電流	OFF/ON/S08~S12
15	備用保護	OFF/ON/S08~S12
16	低周減載	OFF/ON/S08~S12
17	低壓解列	OFF/ON/S08~S12
18	重合閘	OFF/ON/S08~S12
19	備自投	OFF/ON/S08~S12
20	過熱	OFF/ON/S08~S12
21	逆功率	OFF/ON/S08~S12
22	啟動過長	OFF/ON/S08~S12
23	定IX過流	OFF/ON/S08~S12
24	反IX過流	OFF/ON/S08~S12
25	風冷控制	OFF/ON/S08~S12
26	非電量1	OFF/ON/S08~S12
27	非電量2	OFF/ON/S08~S12
28	非電量3	OFF/ON/S08~S12
29	非電量4	OFF/ON/S08~S12
30	非電量5	OFF/ON/S08~S12
31	復壓開出	OFF/ON/S08~S12

測量精度
三相電流	0.5%（利用保護電流實現測量）
三相相電壓	0.2%
三相線電壓	0.2%
頻率	0.02Hz
有功功率	1%
無功功率	1%
功率因數	1%
有功電度	1%
無功電度	1%
工作電源
電壓范圍	85～264V（交流或直流）
正常功耗	<5W
最大功耗	<10W
電源跌落	200ms
上電沖擊	4A
隔離耐壓	3kV
控制電源
額定電壓	220V（交流或直流）（額定電壓為110V的必須在定貨時注明）
過載能力	70％～120％額定電壓，連續工作
隔離耐壓	4kV
交流電流回路
額定電流	5A（額定電流為1A的必須在定貨時注明）
功率消耗	<0.5VA/每相
過載能力	2倍額定電流（連續工作），10倍額定電流（允許10s），40倍額定電流（允許1s）
隔離耐壓	4kV
交流電壓回路
額定電壓	100V（線電壓）或100/√3（相電壓）
功率消耗	<0.5VA/每相
過載能力	2倍額定電壓，連續工作
隔離耐壓	4kV
開關量輸入回路
額定電壓	24VDC（由裝置內部電源提供）
功率消耗	每回5mA（IN01～IN16）
過載能力	<1ms
隔離耐壓	4kV
繼電器輸出回路
分斷電壓	250VAC、220VDC
分斷功率	1250VA交流或120W直流（電阻性負載），500VA交流或75W直流（電感性負載）
工作電流	5A，連續工作
隔離耐壓	4kV
動作時間	<5ms
觸點材料	銀上鑲金
電氣壽命	2,000,000次
機械壽命	20,000,000次
環境條件
正常溫度	-10℃～55℃
極限溫度	-30℃～70℃
存儲溫度	-40℃～85℃
相對濕度	≤95%，不凝露
大氣壓力	80～110kPa

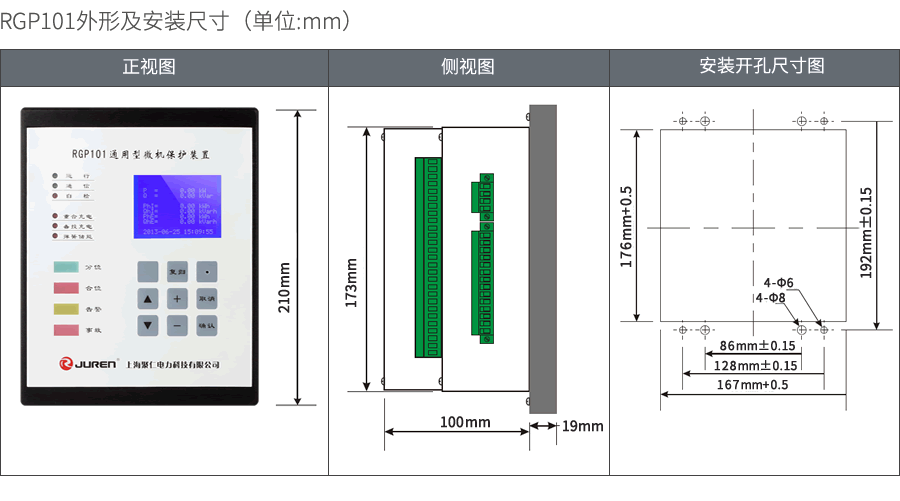

RGP101微機保護裝置外形及安裝尺寸
