XJBZ-284A靜態防跳中間繼電器

文章類別：XJBZ-200型靜態防跳繼電器

文章概述

產品型號：XJBZ-284A靜態防跳中間繼電器；
觸點形式：2常開2轉換；
殼體形式：CJ-1殼體（前接線后接線可選）。

詢價留言

產品詳情
產品分類
相關文章
項目業績

XJBZ-284A用途

中間繼電器用于各種保護和自動控制裝置中，增加保護和控制回路觸點數量和觸點容量。

XJBZ-284A結構和動作原理

靜態防跳中間繼電器需輔助電源，但在實際使用中，許多已使用的繼電器無輔助電源，有許多場合用戶不愿用輔助電源。為此，開發了不用輔助電源的普通防跳中間繼電器。工作原理為：采用多個小中間繼電器通過邏輯組合而成。

XJBZ-284A使用條件

●環境溫度：-25℃～+50℃
●海拔高度：2000M及以下
●周圍空氣的相對濕度，最濕月的月平均較大相對濕度為90%。
●周圍的磁感應強度不大于0.5mT。
●使用地點不允許有較強的振動與沖擊。
●使用地點不允許有爆炸危險的介質，周圍介質不含有腐蝕金屬和破壞絕緣的氣體及導電介質，不允許充滿水蒸汽及有較嚴重的霉菌。
●使用地點應具有防雨、雪、風、沙的設施。

技術參數

●動作電壓值：不大于75%
●動作保持值：不大于75%
●動作電流值：不大于75%
●返回值：不小于5%
●功率消耗：1A
●熱穩定性：環境溫度+40℃時，電壓繞組長期承受110%額定電壓溫升不超過65℃，電流繞組能長時間承受三倍額定電流
●絕緣電阻：繼電器電路與導磁體之間、在電氣上無聯系的各電路之間，用開路電壓為500V的測試儀測定其絕緣電阻值應不小于300MΩ。
●介質強度：繼電器電路與導磁體之間及電氣上無聯系的各電路之間能耐受交流50Hz、電壓2000V歷時1min。繼電器線圈繞組間能耐受交流50Hz、電壓500V歷時1min
●電壽命：≥105次
●機械壽命≥106 次。

XJBZ-284A特點

●由于采用密封小中間，可使用于有振動、有灰塵場合。
●電流繞組采用電子鉗位，可工作于超額定電流數倍的工作狀態。
●動作時間快，可靠性高。
5.4 功耗低，壽命長。

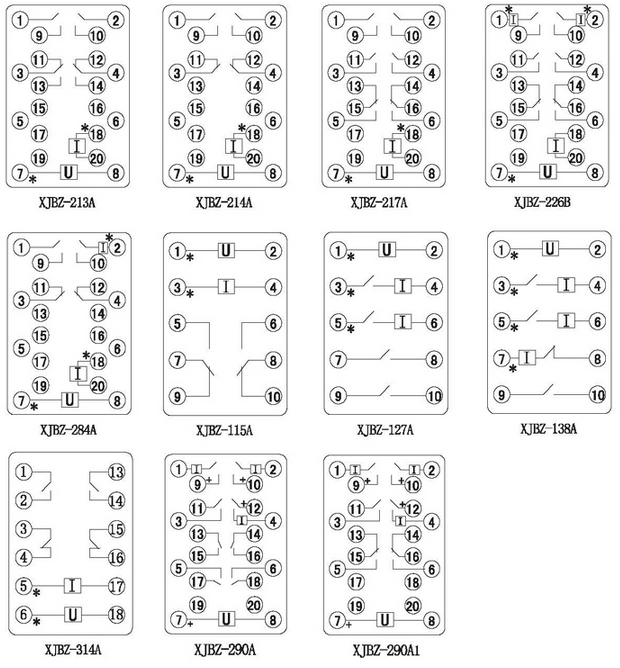

內部接線圖

XJBZ-284A繼電器外形尺寸和開孔尺寸

XJBZ-212訂貨須知

訂貨時須注明繼電器型號規格、結構形式代號、板前或板后接線方式、數量及其它要求。
