• 概述

  HBDZZ-311/7用于各種保護和自動控制裝置中，以增加保護和控制回路的觸點容量。安裝結構采用導軌安裝，接線方式采用端子排接線。具有2個線圈、3個線圈、4個線圈回路。1個繼電器就可實現2個、3個、4個回路的控制功能，節省繼電器數量。

  HBDZZ-311/7主要特點

  ●元件采用進口密封型繼電器，防潮、防塵、不斷線、可靠性高。
  ●HBDZZ-311/7中間繼電器為快速中間繼電器，動作和返回時間快。
  ●該產品采用集成電路原理構成，克服了電磁型繼電器的觸點調節困難問題，具有良好的抗振性減少了維護工作。
  ●繼電器動作后有LEO燈光指示。
  ●采用標準35mm導軌安裝，適用于端子排的各種布置。
  ●繼電器電氣機械壽命長。
  ●觸點容量大，觸點接觸電阻小。
  ●絕緣耐壓水平高。

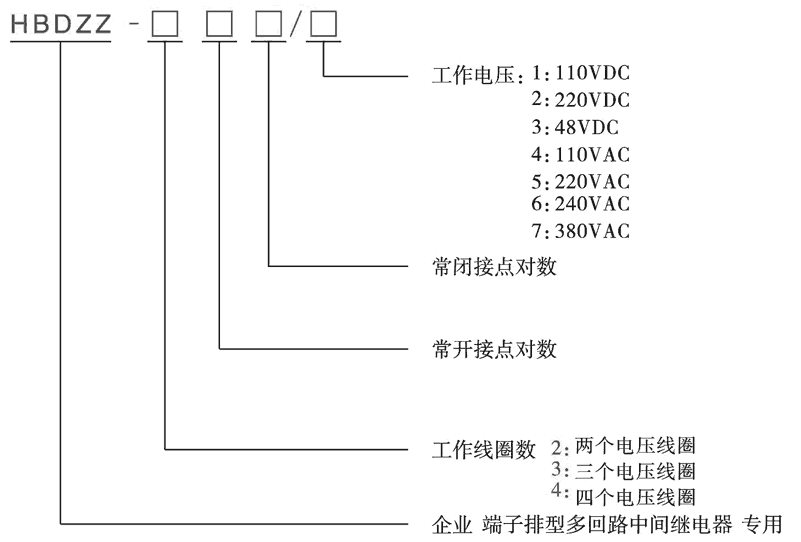

  型號及含義



  HBDZZ-311/7技術參數

  額定參數
  直流額定電壓	48V、110V、220V可選
  交流額定電壓	110V、220V、240V、380V可選
  直流動作值	不大于70%額定電壓，不小于50%額定值電壓
  交流動作值	不大于70%額定電壓，不小于30%額定值電壓
  功耗	不大于5W
  安裝方式及接線
  安裝結構	導軌安裝
  接線方式	端子排接線
  絕緣性能
  絕緣電阻	繼電器外殼與外露帶電端子之間用開路電壓500V的兆歐表測量，絕緣電阻不小于10MΩ
  絕緣耐壓	繼電器外殼與外露帶電端子之間能耐受2KV（有效值）50Hz試驗電壓，歷時1分鐘，無擊穿或閃絡現象
  環境條件
  環境溫度	-15℃～55℃
  工作電壓	不大于120%額定電壓
  工作位置	任意
  周圍磁場強度	小于0.5mT
  環境相對濕度	不大于90%
  大氣壓力	80～110KPa
  溫度	-25℃～+70℃
  海拔高度	不大于2500 米

  主要特點









  HBDZZ-311/7觸點形式及工作電壓

  型號	觸點形式	工作電壓
  HBDZZ-222/1	2常開2常閉	DC：110V
  HBDZZ-222/2	2常開2常閉	DC：220V
  HBDZZ-222/3	2常開2常閉	DC：48V
  HBDZZ-222/4	2常開2常閉	AC：110V
  HBDZZ-222/5	2常開2常閉	AC：220V
  HBDZZ-222/6	2常開2常閉	AC：240V
  HBDZZ-222/7	2常開2常閉	AC：380V
  HBDZZ-311/1	1常開1常閉	DC：110V
  HBDZZ-311/2	1常開1常閉	DC：220V
  HBDZZ-311/3	1常開1常閉	DC：48V
  HBDZZ-311/4	1常開1常閉	AC：110V
  HBDZZ-311/5	1常開1常閉	AC：220V
  HBDZZ-311/6	1常開1常閉	AC：240V
  HBDZZ-311/7	1常開1常閉	AC：380V
  HBDZZ-411/1	1常開1常閉	DC：110V
  HBDZZ-411/2	1常開1常閉	DC：220V
  HBDZZ-411/3	1常開1常閉	DC：48V
  HBDZZ-411/4	1常開1常閉	AC：110V
  HBDZZ-411/5	1常開1常閉	AC：220V
  HBDZZ-411/6	1常開1常閉	AC：240V
  HBDZZ-411/7	1常開1常閉	AC：380V

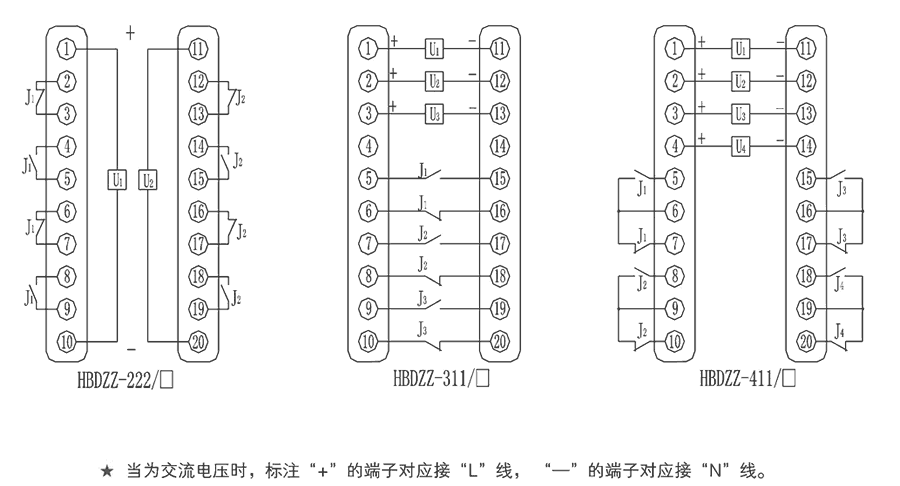

  HBDZZ-311/7內部接線圖



  安裝結構



  企業實拍
