• JZS-202/4概述

  JZS-202/4中間繼電器屬于帶延時功能中間繼電器，按功能可分為動作延時和返回延時，延時范圍為0.02~5秒。用于各種保護和自動控制線路中，以增加保護和控制回路的觸點數量和觸點容量。JZS-202/4繼電器由電子元器件和精密小型繼電器等構成，是電力系列中間繼電器更新換代較好產品。
  型號及其含義


  JZS-202/4主要特點

  ●采用線圈電壓較低的多個優質密封小型繼電器組合而成，防潮、防塵、不斷線，可靠性高，克服了電磁型中間繼電器導線過細易斷線的缺點。
  ●功耗小，溫升低，不需外附大功率電阻，可任意安裝及接線方便。
  ●JZS-202/4觸點容量大，工作壽命長。
  ●繼電器動作后有發光管指示，便于現場觀察。
  ●延時只需用面板上的撥碼開關整定，延時精度高，延時范圍可在0.02-5.00S任意整定。

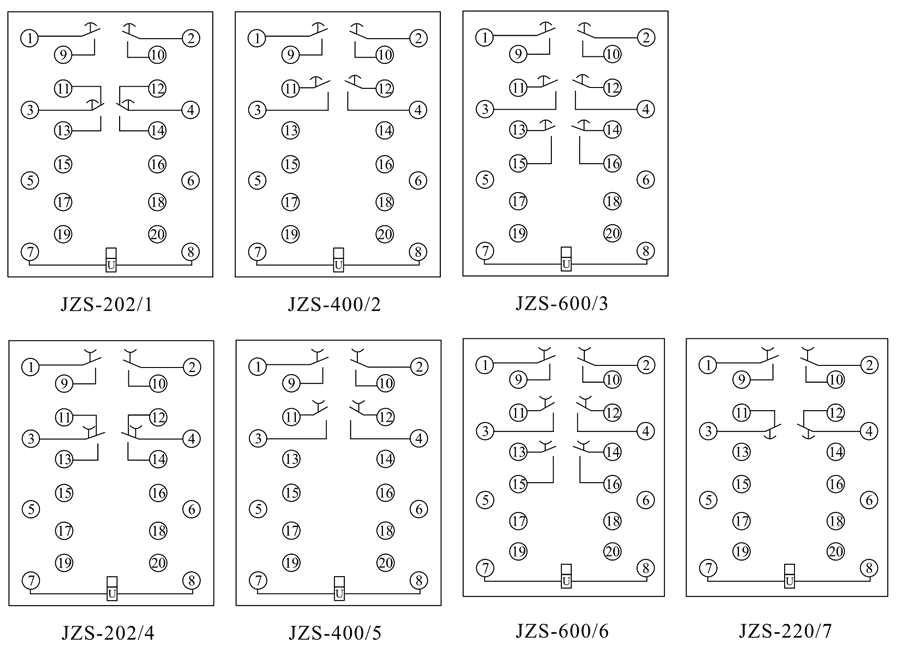

  JZS-202/4接線圖


  JZS-202/4技術參數

  ●額定電壓：額定電壓DC/AC48V，110V，220V，380V。
  ●額定電流：0.25A，1A，2A，4A。
  ●直流動作：動作值電壓直流應不大于額定電壓 70%。
  ●交流動作：動作值應不大于額定電壓 75%。
  ●動作電流：不大于額定電流80%。
  ●返回值：返回電壓應不小于10%額定電壓。
  ●保持值：保持電流和保持電壓應不大于75%額定值。
  ●動作時間和返回時間：大不于20ms。
  ●觸點容量：在電壓不超過250V，電流不超過1A，時間常數為5ms±0.75ms直流有感負荷電路中，斷開容量為50W；在電壓不超過250V，電流不超過5A，功率因數為cosφ=0.4±0.1的交流電路中，斷開容量為500VA。
  ●功率消耗：在額定電壓不大于6W/6VA。
  ●延時范圍：0.02-5.00秒。
  ●絕緣耐壓：繼電器所有電路對外殼及非帶電金屬部分，以及在電氣上無聯系的各電路之間耐受交流50HZ，電壓2KV歷時1分鐘試驗無擊穿。
  ●觸點長期允許接通電流：5A。
  ●電壽命：5×10⁴次。
  ●機械壽命：2.5×10⁴次

  JZS-202/4板前接線


  JZS-202/4板后接線


  JZS-202/4凸出式板后接線
