• 概述

  UEG/A-8H用于各種保護和自動控制裝置中，以增加保護和控制回路的觸點容量。UEG/A-8H采用集成電路具有精度高、功耗小、動作時間快、返回系數高、整定直觀方便、范圍寬等特點，并采用導軌安裝和端子排接線，具有安裝方便、接線簡單等優點。

  UEG/A-8H觸點形式及動作時間

  型號	觸點形式	動作時間	返回時間	返回值
  UEG/A-2H2D	2常開2常閉	<20mS	<20mS	<5%額定值
  UEG/A-4H4D	4常開4常閉	<20mS	<20mS	<5%額定值
  UEG/A-4H2D	4常開2常閉	<20mS	<20mS	<5%額定值
  UEG/A-2D	2常閉	<20mS	<20mS	<5%額定值
  UEG/A-4D	4常閉	<20mS	<20mS	<5%額定值
  UEG/A-6D	6常閉	<20mS	<20mS	<5%額定值
  UEG/A-10D	10常閉	<20mS	<20mS	<5%額定值
  UEG/A-2H	2常開	<20mS	<20mS	<5%額定值
  UEG/A-4H	4常開	<20mS	<20mS	<5%額定值
  UEG/A-6H	6常開	<20mS	<20mS	<5%額定值
  UEG/A-8H	8常開	<20mS	<20mS	<5%額定值
  UEG/A-10H	10常開	<20mS	<20mS	<5%額定值
  UEG/A-2DPDT	2常開2常閉	<20mS	<20mS	<5%額定值
  UEG/A-4DPDT	4常開4常閉	<20mS	<20mS	<5%額定值
  UEG/A-6DPDT	6常開6常閉	<20mS	<20mS	<5%額定值
  UEG/A-8DPDT	8常開8常閉	<20mS	<20mS	<5%額定值
  UEG/A-10DPDT	10常開10常閉	<20mS	<20mS	<5%額定值

  主要特點









  UEG/A-8H技術參數

  額定參數
  直流額定電壓	110V、220V可選
  交流額定電壓	110V、220V可選
  直流動作電壓	≤70%額定電壓
  交流動作電壓	≤75%額定電壓
  整定時間	0.02S～9.99S
  級差	10mS
  返回值	≥5%
  功耗	≤2W
  絕緣性能
  絕緣電阻	繼電器外殼與外露帶電端子之間用開路電壓500V的兆歐表測量，絕緣電阻不小于10MΩ
  絕緣耐壓	繼電器外殼與外露帶電端子之間能耐受2KV（有效值）50Hz試驗電壓，歷時1分鐘，無擊穿或閃絡現象
  環境條件
  環境溫度	-15℃～55℃
  工作電壓	不大于120%額定電壓
  工作位置	任意
  周圍磁場強度	小于0.5mT
  環境相對濕度	不大于90%
  大氣壓力	80～110KPa
  溫度	-25℃～+70℃
  海拔高度	不大于2500 米

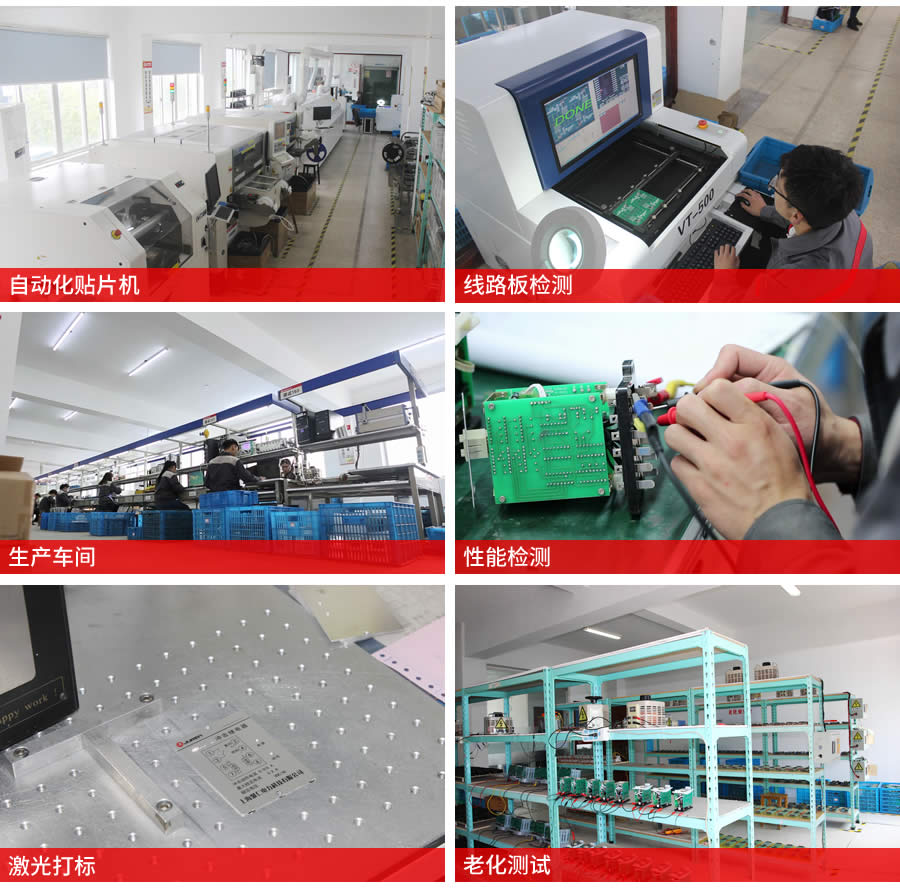

  企業實拍



  UEG/A-8H安裝結構
