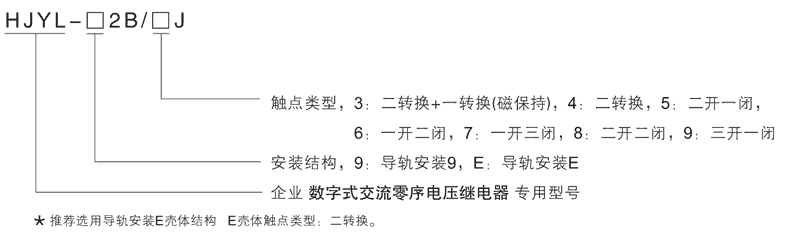

產品型號：HJYL-92B/6J
額定電壓：85V~260V（AC/DC）
觸點形式：1常開2常閉
安裝方式：導軌安裝

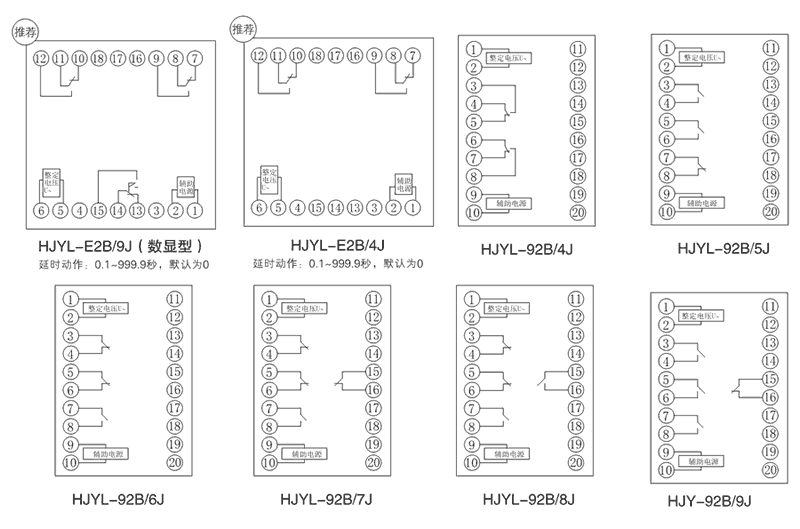

| 型號 | 觸點形式 | 輔助電源 | 零序電壓整定范圍 |
| HJYL-E2B/9J零序電壓繼電器 | 3常開1常閉 | AC/DC：85V~260V | 10V~450V |
| HJYL-E2B/4J零序電壓繼電器 | 2轉換 | AC/DC：85V~260V | 10V~450V |
| HJYL-92B/4J零序電壓繼電器 | 2轉換 | AC/DC：85V~260V | 10V~450V |
| HJYL-92B/5J零序電壓繼電器 | 2常開1常閉 | AC/DC：85V~260V | 10V~450V |
| HJYL-92B/6J零序電壓繼電器 | 1常開2常閉 | AC/DC：85V~260V | 10V~450V |
| HJYL-92B/7J零序電壓繼電器 | 1常開3常閉 | AC/DC：85V~260V | 10V~450V |
| HJYL-92B/8J零序電壓繼電器 | 2常開2常閉 | AC/DC：85V~260V | 10V~450V |
| HJYL-92B/9J零序電壓繼電器 | 3常開1常閉 | AC/DC：85V~260V | 10V~450V |
| 額定參數 | |
| 輔助電源 | 85V~260V（交直流通用） |
| 零序電壓整定范圍 | 10V~450V |
| 動作時間 | 大于1.1倍整定值時，動作時間<35ms；大于2倍整定值時，動作時間<30ms |
| 返回時間 | <35ms |
| 功耗 | <5W |
| 絕緣性能 | |
| 絕緣電阻 | 繼電器外殼與外露帶電端子之間用開路電壓500V的兆歐表測量，絕緣電阻不小于10MΩ |
| 絕緣耐壓 | 繼電器外殼與外露帶電端子之間能耐受2KV（有效值）50Hz試驗電壓，歷時1分鐘，無擊穿或閃絡現象 |
| 環境條件 | |
| 環境溫度 | -15℃～55℃ |
| 工作電壓 | 不大于120%額定電壓 |
| 工作位置 | 任意 |
| 周圍磁場強度 | 小于0.5mT |
| 環境相對濕度 | 不大于90% |
| 大氣壓力 | 80～110KPa |
| 溫度 | -25℃～+70℃ |
| 海拔高度 | 不大于2500 米 |
