• 概述

  SRDX-1-220VDC/48VDC信號繼電器適用于直流操作的繼電保護和自動控制線路中，作為信號指示用，滿足現場指示和遙信要求。SRDX-1-220VDC/48VDC采用導軌安裝結構，具有動作速度快、電流動作范圍寬、接線方便、多個拼接、動作準確等特點。

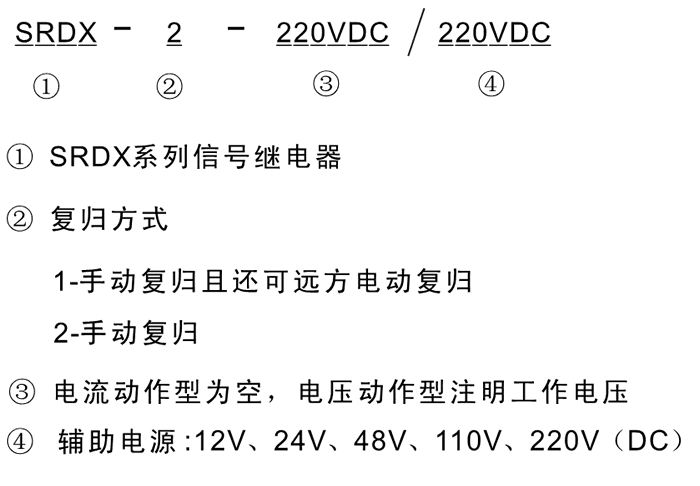

  SRDX-1-220VDC/48VDC型號及其含義



  SRDX-1-220VDC/48VDC主要特點

  ■動作速度快，克服了原電磁式繼電器不能指示真空開關快速動作信號的缺陷。
  ■既具有就地復歸方式，又具有遠方復歸方式，可實現遠程控制。
  ■SRDX-1-220VDC/48VDC的復歸方式有通電與斷電兩種，以便用戶靈活選擇。
  ■既有電保持，又有磁保持，信號記憶可靠，帶有多組動合觸點，既可接入LED光字牌或白熾燈光字牌，也能滿足遠傳要求。
  ■電流啟動型啟動電流通用范圍寬（20mA~2A），極大地便于用戶選型和壓縮庫存。
  ■可導軌安裝也可面板開孔安裝。

  SRDX-1-220VDC/48VDC復歸方式及動作信號類型

  型號	復歸方式	動作信號	輔助電源
  SRDX-1-220VDC/12VDC	手動復歸或遠方電動復歸	直流電壓信號	DC12V
  SRDX-1-220VDC/24VDC	手動復歸或遠方電動復歸	直流電壓信號	DC24V
  SRDX-1-220VDC/48VDC	手動復歸或遠方電動復歸	直流電壓信號	DC48V
  SRDX-1-220VDC/110VDC	手動復歸或遠方電動復歸	直流電壓信號	DC110V
  SRDX-1-220VDC/220VDC	手動復歸或遠方電動復歸	直流電壓信號	DC220V
  SRDX-2-220VDC/12VDC	手動復歸	直流電壓信號	DC12V
  SRDX-2-220VDC/24VDC	手動復歸	直流電壓信號	DC24V
  SRDX-2-220VDC/48VDC	手動復歸	直流電壓信號	DC48V
  SRDX-2-220VDC/110VDC	手動復歸	直流電壓信號	DC110V
  SRDX-2-220VDC/220VDC	手動復歸	直流電壓信號	DC220V

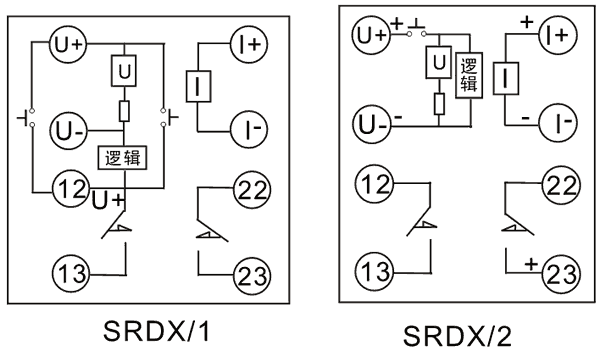

  接線圖



  SRDX-1-220VDC/48VDC技術參數

  額定參數
  啟動方式	直流電壓、直流電流
  電壓型啟動值	DC24V、48V、110V、220V可選
  電流型啟動值	20mA~2A通用范圍
  輔助電源電壓	DC：12V、24V、48V、110V、220V
  電壓動作值	≤70%額定電壓
  電流動作值	≤90%額定電流
  動作時間	≤20ms
  功耗	≤10W
  絕緣性能
  絕緣電阻	繼電器外殼與外露帶電端子之間用開路電壓500V的兆歐表測量，絕緣電阻不小于10MΩ
  絕緣耐壓	繼電器外殼與外露帶電端子之間能耐受2KV（有效值）50Hz試驗電壓，歷時1分鐘，無擊穿或閃絡現象
  環境條件
  環境溫度	-15℃～55℃
  工作電壓	不大于120%額定電壓
  工作位置	任意
  周圍磁場強度	小于0.5mT
  環境相對濕度	不大于90%
  大氣壓力	80～110KPa
  溫度	-25℃～+70℃
  海拔高度	不大于2500 米

  主要特點







  導軌安裝結構



  嵌入式面板安裝結構
