• 概述

  WTT-30CC-1同步檢查繼電器又稱為重合閘繼電器，用于兩端供電系統自動重合閘線路中，作為有無電壓和同期的檢查元件。WTT-30CC-1能夠使電源系統進行自動切斷，作為電壓檢測設備，實時顯示兩路電壓輸入值Ua，Ub及相角差。

  選型規格說明



  WTT-30CC-1輸入激勵量U1和U2電壓

  型號	輸入激勵量U1	輸入激勵量U2
  WTT-30AA-1	100VAC	100VAC
  WTT-30BB-1	60VAC	60VAC
  WTT-30CC-1	30VAC	30VAC

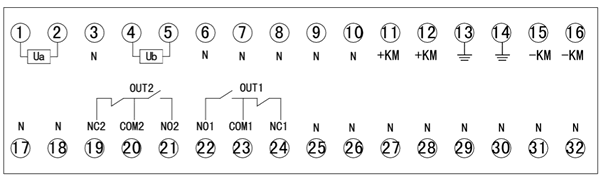

  內部接線圖



  WTT-30CC-1整定設定方法

  在整定值設置菜單界面，通過"▲"/"▼"鍵進行選擇對應的整定值菜單項：
  按"OK"鍵，進入當前整定值菜單項的設置界面（即三級菜單界面）；
  按一下"▲"鍵，整定值當前位的數值加1；
  按一下"▼"鍵，整定值當前位的數值減1；
  按"?"鍵，選擇當前整定值要修改參數的位；
  按"OK"鍵，返回當前整定值菜單項。

  操作步驟



  主要技術參數

  額定參數
  輔助電源	DC：88V~370V，AC：85V~265V
  輸入電壓	AC：30V、60V、110V
  電壓精度	≤±3%
  相角差整定范圍	20°~40°
  相角差精度	≤1°
  延時整定范圍	0ms~9999ms
  相角差返回系數	1.05
  功耗	≤3W
  絕緣性能
  絕緣電阻	繼電器外殼與外露帶電端子之間用開路電壓500V的兆歐表測量，絕緣電阻不小于10MΩ
  絕緣耐壓	繼電器外殼與外露帶電端子之間能耐受2KV（有效值）50Hz試驗電壓，歷時1分鐘，無擊穿或閃絡現象
  環境條件
  環境溫度	-15℃～55℃
  工作電壓	不大于120%額定電壓
  工作位置	任意
  周圍磁場強度	小于0.5mT
  環境相對濕度	不大于90%
  大氣壓力	80～110KPa
  溫度	-25℃～+70℃
  海拔高度	不大于2500 米

  主要特點







  WTT-30CC-1殼體結構及接線方式
