• 概述

  DY-22CE電壓繼電器用于發電機、變壓器及輸電線路的電壓升高（過電壓保護）或電壓降低（低電壓閉鎖）的繼電保護回路中。

  DY-22CE返回系數及整定電壓

  型號	動作類型	返回系數	較大整定值	整定電壓
  DY-21CE	過電壓繼電器	>0.8	60V	15V~60V
  DY-22CE	過電壓繼電器	>0.8	200V	50V~200V
  DY-23CE	過電壓繼電器	>0.8	200V	50V~200V
  DY-24CE	過電壓繼電器	>0.8	400V	100V~400V
  DY-26CE	低電壓繼電器	<1.25	48V	12V~48V
  DY-27CE	低電壓繼電器	<1.25	160V	40V~160V
  DY-28CE	低電壓繼電器	<1.25	160V	40V~160V
  DY-29CE	低電壓繼電器	<1.25	320V	80V~320V
  DY-21CE/C	低電壓繼電器	>0.8	60V	15V~60V
  DY-22CE/C	低電壓繼電器	>0.8	60V	15V~60V
  DY-23CE/C	低電壓繼電器	>0.8	60V	15V~60V
  DY-24CE/C	低電壓繼電器	>0.8	60V	15V~60V

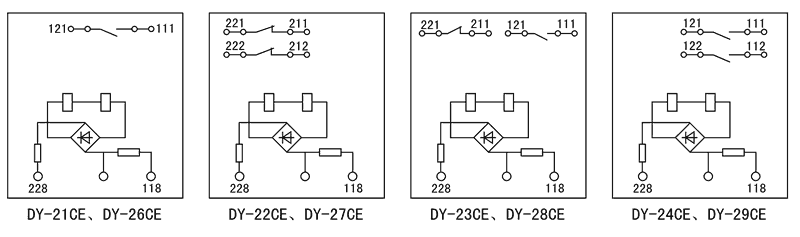

  接線圖



  DY-22CE技術參數

  額定參數
  直流額定電壓	48V、110V、220V可選
  交流額定電壓	48V、110V、220V可選
  過電壓動作時間	1.2倍整定值時<0.12s
  低電壓動作時間	0.5倍整定值時<0.15s
  功耗	<5W
  絕緣性能
  絕緣電阻	繼電器外殼與外露帶電端子之間用開路電壓500V的兆歐表測量，絕緣電阻不小于10MΩ
  絕緣耐壓	繼電器外殼與外露帶電端子之間能耐受2KV（有效值）50Hz試驗電壓，歷時1分鐘，無擊穿或閃絡現象
  環境條件
  環境溫度	-15℃～55℃
  工作電壓	不大于120%額定電壓
  工作位置	任意
  周圍磁場強度	小于0.5mT
  環境相對濕度	不大于90%
  大氣壓力	80～110KPa
  溫度	-25℃～+70℃
  海拔高度	不大于2500 米

  主要特點









  導軌安裝結構



  DY-22CE凸出式固定結構



  DY-22CE凸出式插拔結構



  DY-22CE嵌入式插拔結構
